Berichtdoor Falco » 06 jun 2009, 18:00

Verkleinde Afbeelding
Verkleinde afbeelding. Klik om te vergroten.

de Heinkel He 111 was de langst dienstdoende middelzware bommenwerper van de Luftwaffe.Hij kwam voort uit een ontwerp van Siegfried en Walter Günther voor een commercieel transportvliegtuig/bommenwerper.Deze werd in 1934 geproduceerd en maakte zijn eerste vlucht op 24 februari 1935.De eerste versies hadden een conventionele getrapte voorruit en elliptische vleugels.De bommenwerperversie met deze eigenschappen,de He 111B-1,werd ingezet door het Condor Legioen in de Spaanse Burgeroorlog.De eerste productieversie met een rechte vleugelvoorrand was de He 111F.de He 111P had een geheel glazen asymmetrische neus zonder een getrapte voorruit.

De eerste van de P's.
De eerste He 111P's metDB 601A motoren,werden in 1939 aan de Luftwaffe geleverd.Hierna volgde de meest gebruikte variant,de He 111H met Junkers Jumo 211 motoren.De reeks varianten die in deze H-serie volgde,vormde de ruggegraat van de bommenwerpervloot van de Luftwaffe tussen 1940 en 1943.Ze namen deel aan talloze bombardementen tijdens de Slag om Engeland en werden gevlogen door de verkenningseenheid KGr 100.

Torpedo's en sleepvliegtuigen.
De eerste versie die torpedo's meevoerde,was de He 111H-6,gevolgd door de He 111H-7 en de He 111H-9.De He 111H-8 had een grote en onhandelbare scherpe rand voor het doorsnijden van ballonkabels.De He 111H-11/R2 was het sleepvliegtuig voor 242-zweefvliegtuigen.De He 111H-14 en de He 111H-18 waren verkenningsversies met een speciale radio.De He 111H-16 was zwaarder bewapend en het He 111H-20-type bestond uit een drietal subvarianten,in totaal zestien paratroeptransportvliegtuigen,nachtbommenwerpers en sleepvliegtuigen.De He 111H-22 was bewapend met een Fi 103 vliegende bom en werd eind 1944 tegen Engeland ingezet.De meest uitzonderlijke van allemaal was de He 112 Zwilling (tweeling),die uit twee samengevoegde He 111's bestond, met een nieuwe vleugel en een vijfde motor.De Zwilling werd vooral gebruikt om de enorme Me 321 Gigant zweefvliegtuigen te slepen in totaal werden er circa 7300 He 111's gebouwd.

Specificatie.
He 111H-16.
Type:
Middelzware bommenwerper met vijfkoppige bemanning.
Motoren: Twee 1007-kW (1350-pk) Junkers Jumo 211F omgekeerde V-12 zuigermotoren.
Prestaties: Maximumsnelheid:436 km/u op 6000 m ; Klim naar 6000 m in 42 min ; Plafond:6700 m ; Vliegbereik:1950 km.
Gewicht: Leeg:8680 kg ; Maximaal startgewicht:14.000 kg.
Afmetingen: Spanwijdte:22,6 m ; Lengte:16,4 m ; Hoogte:3,4 m ; Vleugeloppervlak:86,5 m².
Bewapening: een 20-mm MG FF boordkanon in de neus ; Een 13-mm MG 131 machinegeweer op de rug ; Twee 7,92-mm MG 15 machinegeweren achterin buikgondels en twee 7,92-mm MG 81 aan de zijkant ; Bommenlading van 2000 kg intern en 2000 kg extern.


Afbeelding

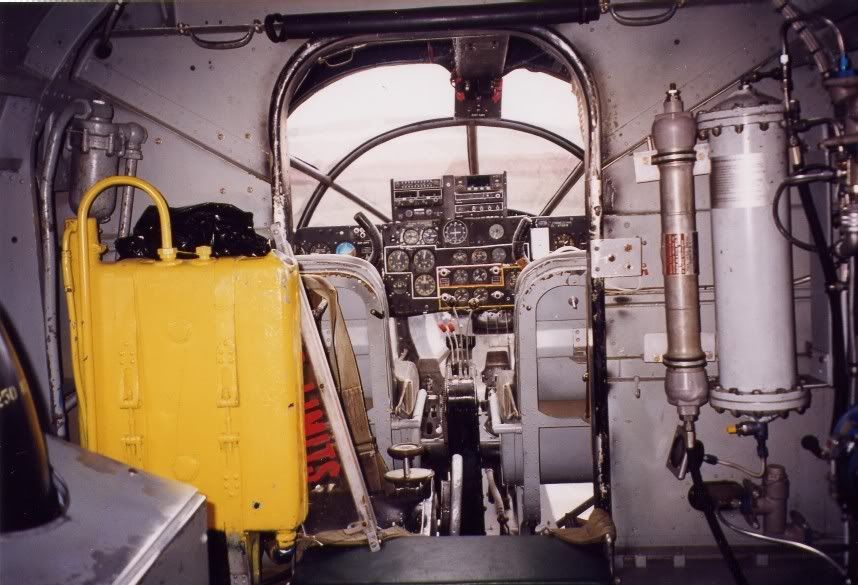

Cockpitview.
