Middelzware/zware bommenwerper.
De B-24 Liberator,die in de oorlog in grotere aantallen werd geproduceerd dan welk ander Amerikaans toestel ook(en in grotere aantallen dan elk ander viermotorig toestel in de hele geschiedenis) bereikte pas in 1939 het ontwerpstadium,en het prototype XB-24 maakte op 29 december van dat jaar zijn eerste vlucht.Er werden in 1940 enkele kleine ontwikkelingsseries gebouwd voordat de eerste belangrijke productieversie,de B-24D,eind 1941 zijn opwachting maakte.Een beleidsbeslissing om de B-24 vooral in de Stille Oceaan te concentreren (waar het grote bereik van het toestel goed gebruikt werd) leidde ertoe dat het merendeel van de 2738 B-24D's tegen Japan ingezet werd,maar de 8th en 9th Air Force in Europa en Noord-Afrika kregen het toestel ook;een van hun memorabele aanvallen as die op de Ploesti-olieraffinaderijen op 1 augustus 1943.

Zwaardere bewapening.
Er werden in totaal 791 B-24E bommenwerpers met aangepaste propellers gebouwd voordat de productie omschakelde naar de B-24G,waarvan er 430 werden gebouwd.Deze versie had een neuskoepel met twee mitrailleurs in antwoord op de frontale aanvallen van de Duitse piloten,en werd gevolgd door 3100 B-24H toestellen met verschillende soorten neuskoepels.De voornaamste productievariant was de B-24J,waarvan er 6678 gebouwd werden,met een Motor Products neuskoepel,een nieuw type automatische piloot en een nieuw bommenrichtvizier.De B-24L(1667 gebouwd) had twee met de hand bediende mitrailleurs in een staartkoepel met twee mitrailleurs van Motr Products.Bij deze enorme productie-inspanning waren fabrieken van Consolidated,Douglas,Ford en North American betrokken.Van het totaal gingen er veel toestellen naar de RAF (dat de Liberators bij 42 squadrons indeelde) en de US Navy (waar de Liberators bekend stonden onder de aanduiding PB4Y);er was ook de C-87 passagiersvariant met ruimte voor 25 mensen,waarvan er 282 werden gebouwd.

Specificaties.
Consolidated B-24J Liberator.
Type:middelzware/zware bommenwerper voor dagaanvallen met een acht- of tienkoppige bemanning.
Voortstuwing:vier Pratt &Whitney R-1830-65 stermotoren van 1200pk.
Prestaties:topsnelheid:47km/u op 7620m;klim naar 6098m in 25min.;plafond:8535m;bereik 3220km met een bommenlading van 3992kg.
Gewicht:leeg:16.556kg;max. startgewicht:29.484kg.
Afmetingen:spanwijdte:33,53m;lengte:20,47m;hoogte:5,49m;vleugeloppervlak:97,36m².
Bewapening:koepels met twee 12,7mm mitrailleurs in de neus,staart,bovenkant van de romp achter de cockpit en midden onder de romp,en enkele handbediende 12,7mm mitrailleurs in de flanken,plus een normale bommenlading van 3992kg.

Afbeelding

B-24 cockpit.


Afbeelding

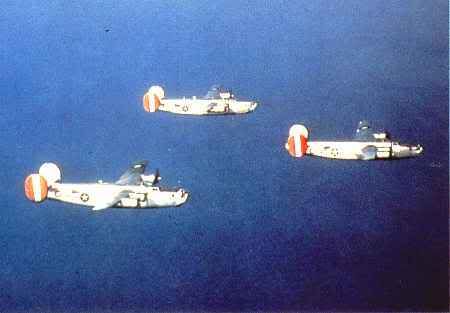

In formatie op weg naar doelen in Duitsland.

Afbeelding

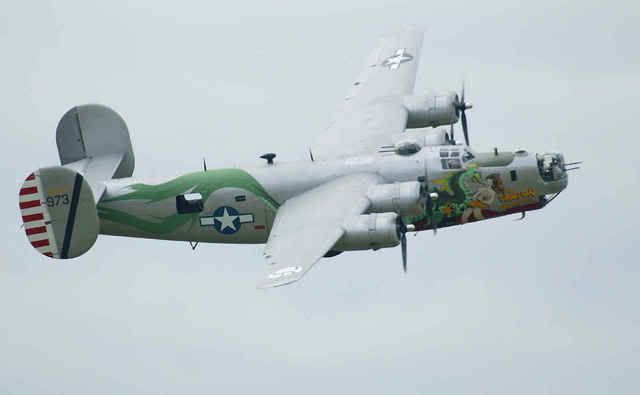

B-24 'Diamond Lil'.


Afbeelding

Deze B-24J,een van de laatste B-24's die in actie kwamen,kreeg een bijzondere flamboyante beschildering.Hij vloog bij de 43th BG,die in de lente van 1945 vanaf Le Shima tegen het Japanse vasteland opereerde.De rugkoepel bleef achterwege,wat erop wijst dat de overwinning nabij was.
NEC JACTANTIA NEC METU ("zonder woorden, zonder vrees")

Avatar:De Siciliaanse vlag,oorspronkelijk uit 1282,de triskelion (trinacria) in het midden,is van oorsprong een oud Keltisch zonnesymbool.


Avatar gebruiker
Tandorini
Generaal
Generaal

Berichten: 2759
Geregistreerd: 30 mei 2008, 23:18

Re: Consolidated B-24 Liberator.[Wo2-USA]

Berichtdoor Tandorini » 21 aug 2009, 19:48

Afbeelding

- Assemblagehal voor B-24 bommenwerpers. -
