McDonnell Douglas F-110/F-4 Phantom II.

Berichtdoor Tandorini » 12 jun 2009, 20:12

Toen de productie van de McDonnell Douglas F-4 Phantom II in oktober 1979 ten einde kwam,waren er in totaal 5195 gebouwd.dit opmerkelijke totaalaantal wordt alleen benaderd door de MiG-21.De geschiedenis van de Phantom II begon 26 jaar eerder toen McDonnell in september 1953 een tweemotorige all-weather jager op papier zette ter vervanging van de F3H Demon.Als pure jager werd echter de F8U Crusader geselecteerd,en McDonnel maakte van zijn ontwerp een all-weather aanvalsjager,in juli 1955 kreeg het bedrijf een contract,voor de bouw van twee YF4H-1 Phantom II's.
De Phantom II,die op 27 mei 1958 zijn eerste vlucht maakte,bewees al snel dat hij een groot potentieel had: het was het eerste toestel dat in staat was om elk doelwit binnen zijn radarbereik zonder assistentie van grondradar op te sporen,te onderscheppen en te vernietigen.De US Navy bestelde onmiddellijk de eerste F4H-1 productieversie,die in september 1962 de nieuwe aanduiding F-4A kreeg.De US Air Force schafte het toestel eveneens aan.Phantoms kwamen veel in actie in Zuidoost-Azïe,en speelden daarna een belangrijke eerstelijnsrol bij de luchtmachten van Griekenland,Iran,Israël,Japan,Zuid-Korea,Spanje,Turkije,Groot-Brittannië,de Verenigde Staten en West-Duitsland; het type diende ook tijdelijk bij de Royal Australian Air Force in afwachting van de levering van de General Dynamics F-111.


Afbeelding

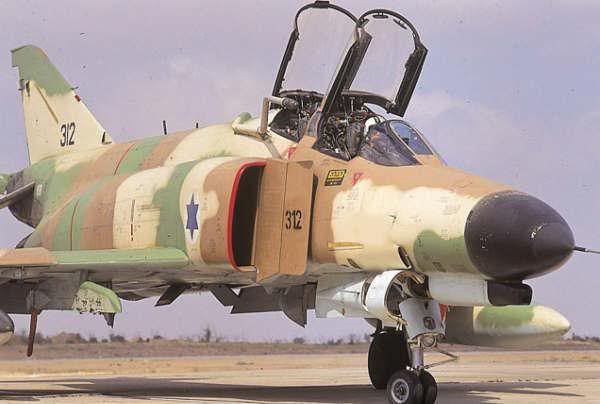

De Israëli Defence Force/Air Force gebruikte de F-4E eerst in een lucht-luchtrol tijdens de uitputtingsoorlog van 1969-'71.Later werd het toestel multi-inzetbaar.

Lange diensttijd.
Het vroegste Phantom model dat in 2003 nog in dienst was,was de F-4D,terwijl de F-4E multirol jager het meest voorkomende variant blijft.Dat model kwam voort uit ervaring met luchtduels boven Noord-Vietnam.Het maakte op 30 juni 1967 zijn eerste vlucht en kwam in 1968 in dienst.De F-4E,waarvan er 1397 gebouwd werden,was het talrijkste model en wordt nog regelmatig opgewaardeerd om zijn levensduur te verlengen.
De F-4E lag ook aan de basis van de Mitsubishi F-4EJ onderscheppingsjager,die in licentie in Japa werd gebouwd,en van de West-Duitse F-4F.De F-4EJ,waarvan er 140 werden gebouwd,had geen grondaanvalsvermogen en kon niet in de lucht bijgetankt worden.De f-4F was oorspronkelijk bedoeld als een lichtgewicht eenzitsversie van de F-4E,maar werd uiteindelijk een vrijwel identieke machine.Er werden 175 toestellen geleverd.Zowel de F-4EJ en de F-4F zijn opgewaardeerd.


Afbeelding
Hoewel de F-4's van de US Navy boven Vietnam voornamelijk voor acties in de lucht werden gebruikt,werden de Phantoms van de USAF steeds meer ingezet voor grondaanvallen.


Foto Phantoms.
De verkenningsversie van de Phantom onderging zijn luchtdoop toen twee YRF-4C toestellen op 8 augustus 1963 het luchtruim kozen.De eerste productie RF-4C volgde al snel.In totaal werden er 503 toestellen gebouwd,waarin optische,radar,elektronische en IR verkenningsapparatuur in een gemodificeerde neus was aangebracht.De RF-4C heeft geheel gewijzigde avionica en werd (als de CR.12) geëxporteerd naar Zuid-korea en Spanje.
Andere F-4 varianten waren de F-110A (later F-4C) aanvals/jachtversie voor de USAF gebaseerd op de F-4B van de US Navy,de EF-4C herclassificering van een aantal F-4C's na ombouw tot Wild Weasel,de F-4D productieversie voor de USAF,de EF-4D Wild Weasel conversie,de RF-4E tactische verkenningsversie voor de export,de RF-4EJ voor de JASDF,de F-4G Wild Weasel voor de USAF,de F-4J(UK) conversie van vijftien vroegere F-4J toestellen van de US Navy voor de RAF en de F-4K Phantom FG.Mk 1 gewijzigde versie voor de Royal Navy en voortgestuwd door Rolls-Royce Spey turbofans en de F-4M Phantom FGR.Mk 2 versie van de F-4K voor de RAF.

Specificatie.
McDonnell Douglas F-4E Phantom II.
Type:
Tweezits multirol gevechtsvliegtuig.
Voortstuwing: Twee General Electric J79-GE-17A turbojets van elk 52,53 kN droog en 79,62 kN met naverbranding.
Prestaties: Horizontale topsnelheid ruim 2390 km/u 'clea' op 10.975 m ; Maximale aanvangs-klimsnelheid:18.715 m/min ; Plafond:18.975 ; Onderscheppingsradius:1266 km.
Gewicht: Leeg:13.757 kg ; Maximaal startgewicht:28.030 kg.
Afmetingen: Spanwijdte:11,71 m ; Lengte:19,2 m ; Hoogte:5,02 m ; Vleugeloppervlak:49,24 m².
Bewapening: Een M61 20-mm kanon en maximaal 7259 kg aan bommen en raketten.


Afbeelding
Hoewel de RAF de F-4 door politieke gebeurtenissen kreeg opgedrongen,was het toestel twintig jaar lang een steunpilaar van de Britse luchtmacht.Hij werd door vriend en vijand gerespecteerd vanwege zijn buitengewone wapensysteem,goede prestaties en robuustheid.
NEC JACTANTIA NEC METU ("zonder woorden, zonder vrees")

Avatar:De Siciliaanse vlag,oorspronkelijk uit 1282,de triskelion (trinacria) in het midden,is van oorsprong een oud Keltisch zonnesymbool.


Avatar gebruiker
Tandorini
Generaal
Generaal

Berichten: 2759
Geregistreerd: 30 mei 2008, 23:18

Re: McDonnell Douglas F-110/F-4 Phantom II.

Berichtdoor Tandorini » 13 jun 2009, 15:19

Opwaarderingen.
Gezien het grote aantal Phantoms dat over de hele wereld in gebruik is,is het type een voor de hand liggende kandidaat voor opwaarderingen.Veel bedrijven bieden opwaarderingspaketten voor het toestel.Begin 2003 hadden onderstaande landen de volgende moderniseringen uitgevoerd.

Duitsland - F-4F ICE.
In 1983 begon MBB (toen Daimler Chrysler Aerospace,nu onderdeel van EADS (European Aeronautic and Space Compagny)) aan een Kampfwertssteigerung- oftewel Improved Combat Effectiveness (ICE) project.Dat was erop gericht om 110 luchtverdedigings F-4F's BVR (Beyond Visual Range,over de horizon) look-down/shoot-down capaciteit te geven.Er werd een nieuwe licentie vervaardigde Hughes APG-65GY puls-Doppleradar geïnstalleerd en Hughes AIM-120 AMRAAM's ter vervulling op de infrarood-zoekende AIM-9 Sidewinder raketten.Voor grondaanvalsrollen kregen nog 37 Duitse F-4F's vergelijkbare avionica en structurele verbeteringen,maar hielden de oorspronkelijke radar.De eerste leveringen vonden plaats in april 1992; het laatste exemplaar werd in 1998 afgeleverd.Operationeel worden de toestellen gewoonlijk aangeduid als F-4F ICE.ze opereren naast MiG-29's en zullen uiteindelijk vervangen worden door de Eurofighter.


Afbeelding

Griekenland - DASA F-4E.
De Phantom zal volgens planning zeker tot 2015 in de Griekse luchtmacht gebruikt worden.Zo'n 70 F-4E's ondergaan een Service-Life Extension Programma (SLEP) bij Hellenic Aerospace Industries.De luchtmacht laat de eerste van 39 'geSLEPte' F-4E's bij DASA (nu EADS) tot dezelfde standaard opwaarderen als de F-4F Ice van de Duitse luchtmacht.Deze modernisering (die zo'n 8 miljoen dollar per toestel kost) omvat onder andere de APG-65 radar,die AIM-120's kan ondersteunen.De resterende 37 F-4E's zullen de modificatie ondergaan bij HAI.In de herfst van 1999 werd de eerste DASA Phantom afgeleverd.Aan de buitenkant is de DASA F-4E te herkennen aan de kleine IFF-antenne (Identification Friend or Foe) op de bovenkant van de neuskegel.


Afbeelding

Israël - Kurnass 2000.
In het midden van de jaren tachtig instigeerde de IDF/AF een ambitieus opwaarderingsprogramma voor 130 van zijn oorspronkelijke F-4E Kumass (voorhamer) en RF-4E toestellen tot de Kurnass 2000,of Phantom 2000 standaard om ze geschikt te maken voor de 21e eeuw.Het casco werd versterkt en de hydraulische en brandstofsystemen werden aangepast.Het hart van het avionicapakket van de Phantom 2000 is de ACE-3 missiecomputer van Elbit (ontwikkeld voor de F-16's van de IDF/AF),geïntegreerd met een Norden/UTC APG-76 synthetische-opening multi-moderadar.De eerste leveringen aan de IDF/AF volgden in 1989,hoewel er pas in 1992 aan de nieuwe radarinstallaties werd begonnen.IAI ontwikkelde een Super Phantom 2000 met een nieuwe PW1220 turbo-fanstraalmotor van 92 kN,maar er volgden geen orders.


Verkleinde Afbeelding
Verkleinde afbeelding. Klik om te vergroten.

Iran - F-4D en F-4E.
Plaatselijke opwaarderingen van de nog in dienst van de IRIAF zijnde Phantoms verbeterde het detectiebereik van zowel de F-4D's als de F-4E's,en voegden defensieve avianica toe.Verschillende 'nieuwe' wapens zijn in de F-4's van de IRIAF geïntegreerd,waaronder de Chinese YJ-1/C-801 anti-schipraket,die in 1997 getest werd.Foto's tonen ook Iraanse Phantoms die wat op een TV-geleide raket lijkt afvuren,en die een standardraket dragen.De AGM-78 versie van deze laatste is een antiradarraket,maar de Iraanse wapens kunnen aangepast zijn voor een lucht-lucht- of lucht-grondrol.Men verwacht dat de IRIAF de Phantom in zijn frontlijnrol zal handhaven zo lang hij effectief ondersteund kan worden.


Afbeelding

Japan - F-4 Kai.
Zo'n 90 RF-4E / F-4EJ Phantoms zijn opgewaardeerd om langer dienst te kunnen doen bij de JASDF.De F-4EJ's kregen de nieuwe aanduiding F-4EJ Kai.De levens- duur van het casco is verlengd tot 5000 uur en de toestellen zijn uitgerust met een geheel nieuwe avionica-suite,waaronder de APG-66J radar,die een sterk verbeterde look-down/shoot-downcapaciteit heeft.
De F-4EJ Kai is te herkennen aan zijn dubbele RWR-stroomlijnkappen op de staart en de vleugeltips,aan een hogere bladantenne voor zijn AC-164 UHF en aan kleine geleidingsstrips op de neuskegel.
Het toestel is uit te rusten met de ASM-1 anti-schipraket,en sommige worden misschien gebruikt in de maritieme aanvalsrol.Bovendien zijn 13 RF-4E's op vergelijkbare wijze opgewaardeerd (met uitzondering van de radar) tot RF-4E Kai toestellen.Deze opereren naast de RF-4EJ Kai,waarvan er 17 zijn geproduceerd door opwaardering vanuit de F-4EJ standaard.Deze hebben hun digitale avionica,APQ-120 radar,Vulcan-kanon en hebben allerlei sensoren in pods behouden.


Afbeelding

Spanje - RF-4C SARA.
'Have Quick' digitale UHF/VHF communicatieradio's,Itek AN/ARL-46 RWR's.Tracor AN/ALE-40 chaff/flaredispensers en AIM-L Sidewinder capaciteit werden eind jaren tachtig in de hele Spaanse RF-4C vloot gestandaardiseerd.Eind 1996 werd het SARA (Systema Avanzado de Reconocimiento Aéreo) opwaarderingsprogramma aangekondigd,dat onder andere een Texas Instruments AN/APQ-172 terreinradar,een ringlaser-gyro traagheids-navigatiesysteem en een tankstang omvatte.


Afbeelding

Turkije - 2020.
Dit tweedelige F-4E opwaarderingsprogramma omvat een ingrijpende modernisering.Er wordt een nieuw avionicapakket geïnstalleerd dat in grote lijnen gebaseerd is op dat van de Phantom 2000.In 1996 werd IAI uitgekozen om 26 F-4E's in Israël op te waarderen en pakketten te leveren voor nog 28 F-4E's die door de Turkse luchtmacht zelf opgewaardeerd zouden worden.In sommige opzichten ('glazen' cockpit) is de THK Phantom opwaardering superieur aan die van de IDF/AF versie,met een Elta Electronics EL/M-2032 radar ontwikkeld voor de IAI Lavi in plaats van de Norden APG-76.Het prototype van de zogenaamde Phantom 2020 maakte zijn eerste vlucht op 11 februari 1999,en de eerste leveringen vonden plaats in 2000.


Afbeelding
NEC JACTANTIA NEC METU ("zonder woorden, zonder vrees")

Avatar:De Siciliaanse vlag,oorspronkelijk uit 1282,de triskelion (trinacria) in het midden,is van oorsprong een oud Keltisch zonnesymbool.


Avatar gebruiker
Tandorini
Generaal
Generaal

Berichten: 2759
Geregistreerd: 30 mei 2008, 23:18

Re: McDonnell Douglas F-110/F-4 Phantom II.

Berichtdoor Tandorini » 13 jun 2009, 17:53

Afbeelding

Mooi beeld van een Phantom F-4,het beeld dat menig vijandelijke piloot te zien kreeg als hij op zijn staart zat.


Afbeelding

Afbeelding

Een Phantom met een speciale beschildering n.a.v. "50 jaar Jagdgeschwader 71 'Richthofen' "
