North American F-86 Sabre.[Modern-USA]

Berichtdoor Tandorini » 07 jun 2008, 19:09

Onderscheppingsjager en tactisch jachtvliegtuig.
De meest succesvolle naoorlogse straaljager in termen van vernietigde MiG's is de North American F-86 Sabre,die triomfen vierde tijdens de oorlog in Korea.Het toestel was begin jaren negentig hier en daar nog steeds in gebruik.Het type speelde na zijn operationele carrière nog een tijdlang een hoofdrol bij de ontwikkelng van nieuwe Amerikaanse wapens.De US Navy en de US Army gebruikten het toestel als onbemand oefendoel voor raketten.De Sabre vloog voor het eerst als prototype op 1 oktober 1947 en was een ontwikkeling van een eerder toestel van North American voor de US Navy,namelijk de FJ Fury.De pijlvleugel zorgde al in een vroeg ontwikkelingsstadium voor superieure prestaties.De productieversie,de F-86A jager,werd in februari 1949 operationeel bij de 1st Fighter Group van de USAF op March Field in Californië.Dit model werd eind 1950 met de 4th Fighter Group naar Japan gestuurd om in actie te komen in Korea.Ook de verbeterde F-86E en F-86F werden in Korea ingezet.De drie varianten haalden samen bijna 800 MiG-15's neer,tegen en verlies van slechts 110 Sabes.

Sabre met kernwapen.
Het laatste jachtbommenwerpermodel dat door North American werd gebouwd,was de F-86H,die was uitgerust met een sterkere J73 motor,een intensief gewijzigde romp,extra brandstofcapaciteit en tal van andere verbeteringen.Het type beleefde echter slechts een korte carrière vanwege de komst van de F-100C Super Sabre in 1957.

All-weatherjager.
Hoewel de Sabre vooral bekend is geworden als tactische jager,was de talrijkste telg van de familie de F-86D.De F-86D was gebouwd als onderscheppingsjager voor Air Defence Command,maar begon zijn leven als de F-95,een vrijwel nieuw toestel dat alleen de vleugels met de andere varianten gemeen had.Naar de normen van die dagen was de F-86D bijzonder geavanceerd,met zijn onderscheppingsradar en bijbehorende vuurleidingssysteem en met zijn bewapening van 24 2,75-inch (70mm) Mighty Mouse raketen in een intrekbare cassette in de romp van het toestel.Van de meer dan 6000 tussen 1946 en 1955 gebouwde Sabres waren er maar liefst 2504 F-86D's.Het enige andere nieuw gebouwde model was de F-86K voor de NAVO-luchtmachten,een met kanonnen bewapende versie van de F-86D.Een andere Sabre-variant kwam in 1956 in dienst bij de USAF,namelijk de F-86L.Dit was een verbeterde onderscheppingsjager,die was gebaseerd op de F-86D,maar een verbeterde avionica-uitrusting had.

Specificaties.
North American F-86H Sabre.
Type:Eenpersoons tactisch jachtvliegtuig.
Motor:Een General Electric (J73-GE-31) turbojet van 39,67kN.
Prestaties:Maximumsnelheid:1114km/u op zeeniveau;Aanvangsklimvermogen:3932m per minuut;Plafond:15.485m;Bereik:schoon 835km;Ferrybereik:2913km.
Gewichten:Leeg:6276kg;Maximaal startgewicht 9912kg.
Afmetingen:Spanwijdte:11,93m;Lengte:11,84m;Hoogte:4,57m;Vleugeloppervlak:29,1m².
Bewapening:vier 20-mm M39 kanonnen,plus twee 500-lb (227k),750-lb (340kg) of 1000-lb (454kg) bommen of 16 5-inch (127-mm) raketten.

Afbeelding

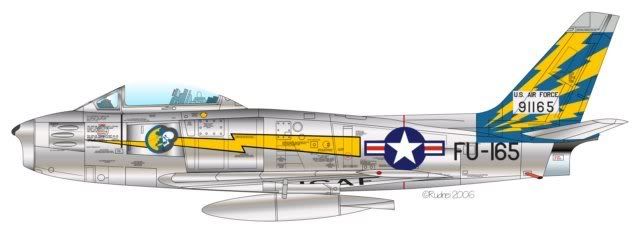

F-86A

Afbeelding

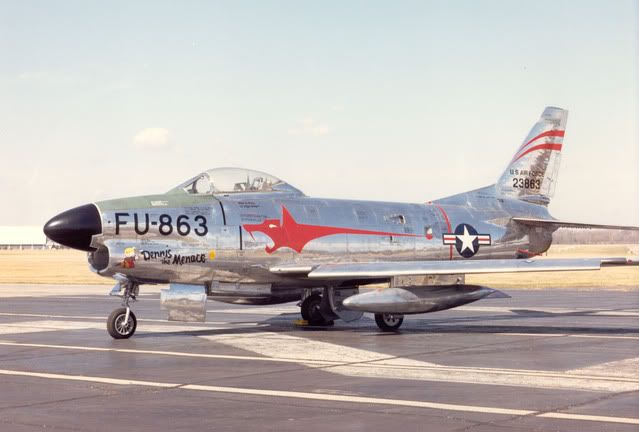

F-86D

Afbeelding

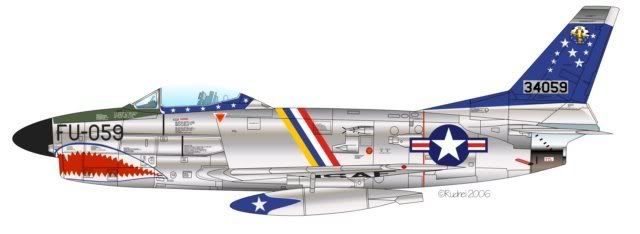

F-86D
