Hansa-Brandenburg W.12,jachtvliegtuig met drijvers.

Berichtdoor Tandorini » 22 mei 2009, 10:17

Afbeelding

Deze W.12 met een beschildering uit de slotfase van de oorlog had een vleugelconstructie die sterk genoeg was om het zonder spandraden te stellen.


Verdedigingsjagers voor watervliegtuigbases voorzagen in een grote behoefte,maar hadden één grote zwakte: ze waren zeer kwetsbaar voor aanvallen van achteren.De Hansa-Brandenburg W.12 was de oplossing die Ernst Heinkel aandroeg voor het probleem.Het was een tweepersoons jager op drijvers,waarin de waarnemer bewapend was met een mitrailleur.
De W.12 was een houten toestel dat grotendeels met linnen was bekleed.Het was een conventionele tweedekker op twee drijvers met een enkele hak.Het toestel was groter dan de oudere KDW en had een vleugelconstructie die sterk genoeg was om met slechts een enkel stel parallelle stijlen verbonden te zijn.Spandraden ontbraken.Het meest opvallende onderdeel van de W.12 was zijn staart,die speciaal ontworpen was om de boordschutter een zo groot mogelijk ononderbroken schootsveld te geven.Het toestel had geen kielvlak,maar had een naar achteren toelopende romp,die eindigde in het roer.Dat was onder de romp voorzien van een hoornbalans.De stabilo had geen kwetsbare spandraden en was aan de bovenkant van de romp bevestigd.
Het prototype vloog begin 1917 voor het eerst.Na de testfase werd de W.12 in productie genomen.Het bleek een effectief toestel tegen geallieerde watervliegtuigen te zijn.Er werden er 146 van gebouwd.De motor van vroege en late productietoestellen was de Mercedes D.III lijnmotor,maar iets meer dan de helft van de toestellen was uitgerust met een Benz Bz.III motor van 112 kW (150 pk).Eén van de W.12's van de basis Zeebrugge werd bekend doordat hij in december 1917 het Britse luchtschip C.27 neerhaalde.

Specificatie.
Vroege versie.
Type:
Tweepersoons jager op drijvers.
Motor: Een Mercedes D.III lijnmotor van 119 kW (160 pk).
Prestaties: Maximumsnelheid:160 km/u op zeeniveau ; Klim naar 2000 m in 18' 54" ; Plafond:5000 ; Vliegduur:3u30'.
Gewichten: Leeg:997 kg ; Maximaal startgewicht:1454 kg.
Afmetingen: Spanwijdte:11,2 m ; Lengte:9,6 m ; Hoogte:3,3 m ; Vleugeloppervlak:35,3 m².
Bewapening: Een of twee 7,92-mm LMG 08/15 vaste voorwaarts vurende mitrailleurs op de neus en een 7,92-mm Parabellum beweegbare achterwaarts vurende mitrailleur in de achterste cockpit.


Afbeelding

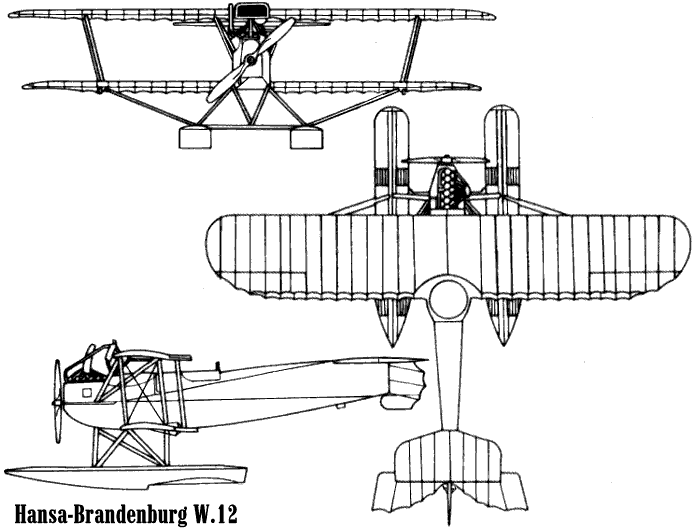

Voor-,boven- en zijaanzicht.
