Red Top,infraroodgeleide lucht-luchtraket tweede generatie.

Berichtdoor Falco » 26 apr 2009, 19:07

Ondanks zijn beperkte kwaliteiten was de betrouwbare Firestreak een groot succes geweest voor de Britse raketontwerpers.Daardoor aangemoedigd overwogen ze een opvolger te ontwikkelen voor de ooit als 'Blue Jay' aangeduide raket.Het resultaat was de Red Top,de eerste infraroodgeleide lucht-luchtraket ter wereld die vanuit elke aanvalshoek ten opzichte van het doel effectief was.
De Red Top zou eerst de naam Firestreak Mk IV krijgen.Het vierde model van deze succesvolle serie was slechts bedoeld om het concept op te frissen door de interne componenten logischer te rangschikken.
Bij het aanpassen van het ontwerp groeiden de plannen om de infrarood-detectorkop te vernieuwen,een nieuwe motor in te bouwen en de explosieve lading te verbeteren.De eisen voor het vernieuwde ontwerp werden in 1956 uitgevaardigd door het Britse ministerie van Defensie.De belangrijkste eis was de verbetering van de infrarooddoelzoeker.De nieuwe raket moest in staat zijn het doel te vinden via de uitstromende gassen van de straalmotor,of door een willekeurig heet onderdeel van het vliegtuig aan te peilen.In tegenstelling tot de Firestreak moest de nieuwe raket zijn doel vanuit elke hoek kunnen onderscheppen.


Afbeelding

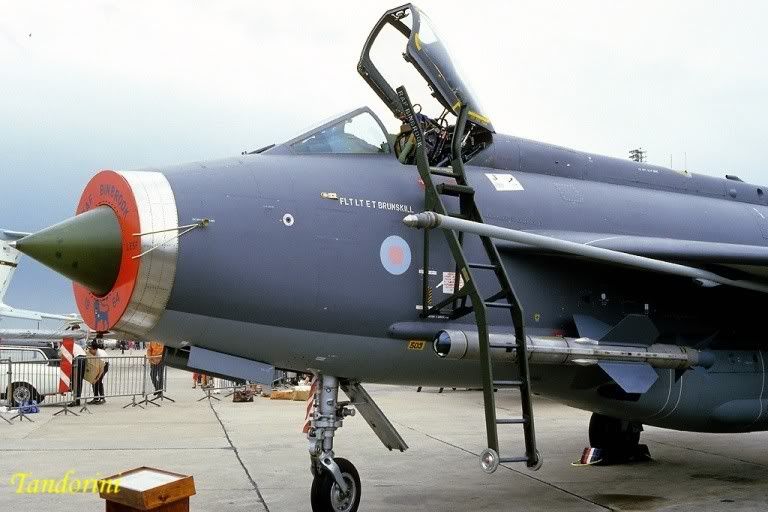

Een Lightning van No.111 Sqn,deze F.Mk 3 versie onderscheppingsjager had een groter kielvlak ter compensatie van het ten opzichte van de Firestreak grotere gewicht van de Red Top.


Geklassifiseerde componenten.
De inspanningen van de Britten waren niet besteed aan de Amerikanen,die hun eigen AIM-9 Sidewinder lucht-luchtraket in 1956 operationeel hadden.In 1958 merkte een amerikaans rapport op dat de 'Red Top' een conventionele lading heeft,een bereik van 12.800 m,een gekoelde lood-telluriu cel en een ontvangst in het 4 tot 5 microgebied.Deze cel was de doelzoeker van de raket.Het is opmerkelijk dat deze informatie in de VS beschikbaar was,terwijl deze strikt geheim was in Groot-Brittannië.Details van het doelzoeksysteem bleven de hele operationele periode van het wapen geheim.
Hoewel de raket oorspronkelijk bedoeld was als verbeterde versie van de Firestreak,waren er in de eerste ontwerpfase al ingrijpende wijzigingen,en uiteindelijk werd het wapen helemaal opnieuw ontworpen.De romp werd vernieuwd om hem een gladde kop te geven.Die ingreep was ook bedoeld om een grotere springlading onder te kunnen brengen dan de 50-ponds brisantlading van de Firestreak.
De raket kreeg ook een betere motor.Daardoor kwam de snelheid net boven Mach 3 te liggen,een indrukwekkende verbetering ten opzichte van de Firetreak,die de geluidssnelheid niet eens haalde.De veel hogere snelheden vereisten ook betere stuurvlakken.Daarom werden de staart en de stuurvinnen helemaal opnieuw ontworpen.Daardoor kon de Red Top op grotere hoogten opereren en onder een scherpere hoek wegvliegen na lancering.De krachtige nieuwe springlading was gekoppeld aan een revolutionaire infrarood ontstekingssysteem.Dit werd samen met de lading als één cassette in het vergrote voorstuk van de romp geschoven.Het besturingssysteem bevond zich tussen de besturingsvinnen.
Evenals de Firestreak werd deze raket ontworpen en gebouwd door De Havilland Propeller Compagny.De ontwikkeling verliep voorspoedig en in 1964 werd het wapen bij de RAF in gebruik genomen.De Lightnings van No.74 Squadron werden als eerste toestellen van Red Tops voorzien.In hetzelfde jaar gingen ook de Sea Vixens van de Britse marinevliegdienst met Red Tops vliegen.Het wapen werd geëxporteerd naar Koeweit en Saoedi-Arabië.

Specificatie.
Afmetingen: Lengte:3,3 m ; Rompdiameter:22,2 cm ; Spanwijdte:30,8 cm.
Lanceergewicht: 150 kg.
Prestaties: Snelheid ongeveer Mach 3.
Lading: Hoog-explosieve lading met nabijheidsontsteking.
