21-cm Wurfgranate 42.

Berichtdoor Tandorini » 17 apr 2009, 18:30

Hoogexplosieve artillerieraket.
In navolging op het succes van de 15-cm raketten besloten Duitse ontwerpers een grotere raket te ontwikkelen.Deze verscheen in 1941 als een 21-cm ontwerp.Op het eerste gezicht leek deze 21-cm Wurfgranate 42 Spreng exact op een conventioneel artillerieprojectiel,maar bij nadere beschouwing bleek dat de onderkant 22 hoekige venturibuizen had,voor het verschaffen van de belangrijke rotatiestabiliteit.De lange gestroomlijnde neus was ook bedrieglijk,want deze was hol en de echte lading zat iets van de neus verwijderd.Deze raket beschikte over niet minder dan 10,2 kilo aan hoogexplosieve lading die bij ontploffing voor een enorm inslag zorgde.Het wapen was zo succesvol in de destructieve rol,dat er slechts één hoogexplosieve versie werd geproduceerd.


Afbeelding

De 21-cm raket leek een conventioneel artillerieprojectiel,maar hij had een holle gestroomlijnde neus en aan de onderkant zaten 22 hoekige venturibuizen voor de rotatiestabiliteit.


Raketwerper.
De 21-cm raket werd met slechts één type lanceerinrichting gebruikt,de 21-cm Nebelwerfer 42.Het eerste operationele exemplaar verscheen in 1943 in de Sovjet-Unie,want het duurde even voordat het ontwerp van de lanceerinrichting gereed was.
De bedoeling was dat deze Nebelwerfer een verzwaarde versie zou zijn van de bestaande 15-cm Nebelwerfer 41,compleet met zes lanceerbuizen.Maar het grotere kaliber zorgde soms voor balansproblemen als de lanceerinrichting getrokken dan wel afgevuurd werd.Daarom werd het aantal buizen uiteindelijk tot vijf teruggebracht.Hiermee waren de problemen verholpen.In alle andere opzichten was de geschutwagen gelijk aan de eerdere ontwerp en was ook dit een modificatie van de 3,7-cm Pak 35/36 antitankgeschutonderstel.Net als met de 15-cm raketten gebeurde het afvuren van de 21-cm wapens elektrisch.Als de raketten in hun buizen geladen waren,ging de bemanning op veilige afstand staan (of zocht zelfs dekking).Wanneer het bevel tot afvuren werd gegeven,bediende één bemanningslid een speciale knoppenkast waardoor alle raketten stuk voor stuk werden afgevuurd met vaste tussenpozen.
Het raketsalvo veroorzaakte veel rook en stof,waardoor de positie van de lanceerinrichting en batterij aan de vijand prijsgegeven werd.Tijdens hun baan produceerden de raketten hun karakteristieke,huilende geluid dat deze ze zo herkenbaar maakte.
De combinatie van rook,stof en geluid maakte dat de Nebelwerfer-bemanning zich razendsnel moest kunnen verplaatsen,want elk groot salvo dat nodig was om snel een doel te bestoken,lokte een tegenaanval uit met artillerie- of raketvuur dat de lanceerinrichtingen zou kunnen vernietigen.


Afbeelding

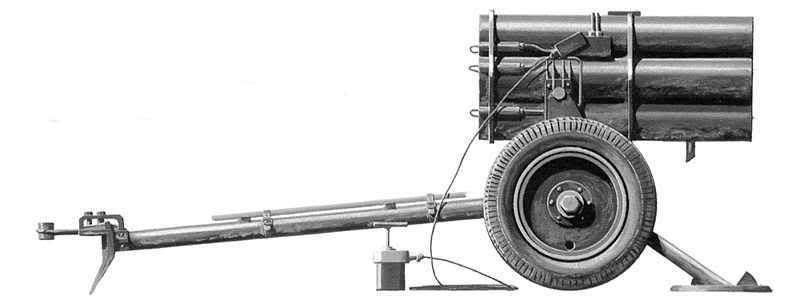

De 21-cm Wurfgranate 42 die in 1943 in dienst werd genomen,zou dezelfde affuit krijgen als de 15-cm raket,maar het aantal buizen moest tot vijf gereduceerd worden om de toegenomen springlading te compenseren.De Amerikanen waren zo onder de indruk van het 21-cm wapen dat ze het copieerden.


Amerikaanse kopie.
De 21-cm raketten maakten diepe indruk op eenieder die met hun effecten werd geconfronteerd.Vooral de Amerikanen beschouwden de raket en hun lanceerinrichting als veel geavanceerder dan hun eigen wapens.Ze namen enkele exemplaren mee naar de VS en copieerden ze.De Amerikaanse versie was de 21-cm T-36.Deze werd gebruikt voor een reeks testen en onderzoeksprogramma's.Het wapen werd uiteindelijk niet geproduceerd,maar de testervaringen leverden een aanzienlijke bijdrage aan de Amerikaanse kennis over artillerierakettentechnologie.

Technologie.
Afmetingen:
Lengte:1,25 m ; Diameter:21 cm.
Gewicht: 109,6 kg ; Stuwstof:18,3 kg ; Springstof:10,2 kg.
Prestaties: Initiële snelheid:320m/sec ; Bereik:ca. 7850 m.
