FT-2000,langeafstands antiradar SAM systemen.

Berichtdoor Tandorini » 17 apr 2009, 20:47

De Fei Tung-2000 (FT-2000) werd ontwikkeld door de China National Precision Machinery Import and Export Corporation (CNPMIEC).Het schijnt 's werelds eerste langeafstands antiradar-land-luchtraketsysteem te zijn.Het systeem werd in 1998 voor het eerst getest en onderging veldtesten in 1999.De FT-2000 antiradarraket (ARM) is ontworpen om vliegende stoorzenders en AWACS-toestellen (Airborne Warning And Control System) uit te schakelen.

Afbeelding

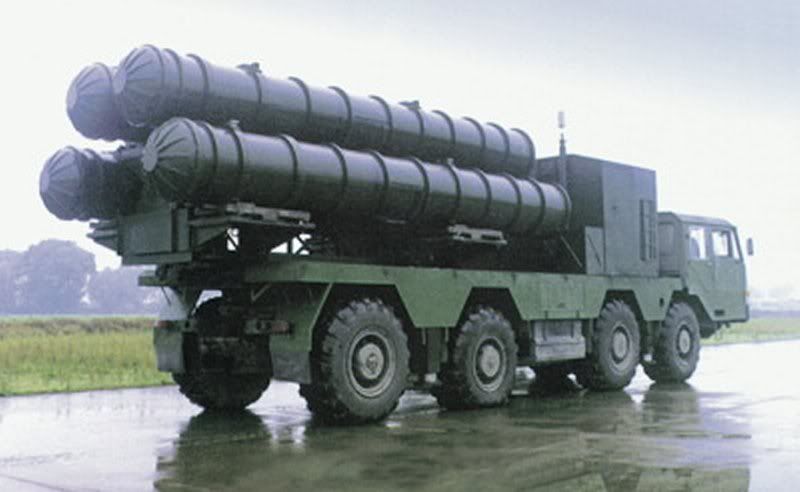

Het FT-2000 systeem tijdens transport op een 8x8 TEL.De productie van het systeem voor het Chinese Volksbevrijdingsleger begon in 2005.Waarschijnlijk maakt het systeem gebruik van een afgeleide van de HQ-9 antivliegtuigraket.Het systeem wordt mogelijk ook voor export aangeboden.


Batterijen.
Onderdelen van de FT-2000 zijn gInstalleerd op een aantal verschillende zware truckchassis.Een FT-2000-bataljon bestaat uit een commando-peloton en drie batterijen.Elk peloton is uitgerust met een centraal/hoofd ESM-sensorstation (Electronic Support Measures,elektronische ondersteuningsmaatregelen) en drie hulp-ESM-stations.De drie raketbatterijen zijn geplaatst op 8x8 TEL-voertuigen op wielen (Transporter-Erector-Launcher,transport-opricht en lanceersysteem).Elk TEL-voertuig vervoert vier raketten,elke raket in zijn eigen lanceerbuis.Twee generatorvoertuigen en twaalf transport- en laadvoertuigen completeren het FT-2000-bataljon.
Het FT-2000 systeem zoekt en lokaliseert zelfstandig stoor- en AWACS-vliegtuigen.Hiervoor maakt het gebruik van vier ESM-sensorstations op de grond.Elk sensorstation is op een wielvoertuig geplaatst.De ESM-sensor-stations kunnen worden uitgerust met een HT-233 radar.Doelaanwijzing kan ook geschieden via driedimensionele zoekradars.Een volledig operationeel en gecoördineerd systeem kan tegelijkertijd maximaal vijftig doelen volgen.De sensorstations worden doorgaans ingezet met een tussenruimte van dertig kilometer.De raketlanceerders worden ongeveer 150 meter vanaf het centrale ESM-station geplaatst.De FT-2000 kan worden ingezet als zelfstandig luchtverdedigingswapen of als onderdeel van een geïntegreerd luchtverdedigingssysteem.
De FT-2000 is waarschijnlijk gebaseerd op het in de Sovjet-Unie ontworpen S-3000PS (SA-10b 'Gumble') SAM-systeem.De lanceerinrichting daarvan is vrijwel identiek aan de FT-2000 TEL.De systemen uit de S-3000P-serie maken gebruik van de 5V55-familie van raketten en het is mogelijk dat de FT-2000 dezelfde raketromp heeft.De FT-2000 raket is cilindrisch,heeft brede,kruisvormige vleugels en deltavormige staartvlakken die ook kruislings geplaatst zijn.Een raketmotor op vaste brandstof stuwd de raket voort.
Passieve zoeker.
De FT-2000 raket heeft een traagheidsgeleidingssysteem dat gekoppeld is aan een passieve radargeleide zoeker.Een dergelijke zoeker kan elektromagnetische straling uit vijandelijke stand-offtoestellen oppikken.De ARM's worden vervolgens naar hun doel geleid door op deze stralingen te richten.Doordat het passieve geleidingssysteem van de raket geen elektromagnetische golven uitzendt,is de kans om opgespoord te worden door de radarwaarschuwingsontvangers (RWR's)gereduceerd.De raket heeft nabijheidsontsteking en een hoogexplosieve stoot/Fragmentatiekop.
De FT-2000 vormt een serieuze dreiging voor Taiwanese early-warningtoestellen.Pakistan heeft zijn interesse getoond en is wellicht van plan de FT-2000 van China te kopen.De nieuwe Type 052C destroyer van de Chinese marine kan ook worden uitgerust met de FT-2000.

Specificatie.
Afmetingen:
Lengte:6,8 m ; Diameter:47 cm.
Gewicht: Lanceergewicht:1200 kg.
Prestaties: Maximumsnelheid:1200m/sec ; Effectief bereiktussen 12 en 100 km ; Missiehoogte tussen 300 m en 20 km.


http://www.ausairpower.net/DT-PLA-SAM-2008.pdf
